Forging Equipment
TSM은 최신 단조 설비와 기술력을 바탕으로 고객의 다양한 요구에 부응하는 고품질 제품을 생산합니다.
대형 프레스 설비를 통해 초대형 단조품부터 초정밀 부품까지 완벽하게 구현합니다.

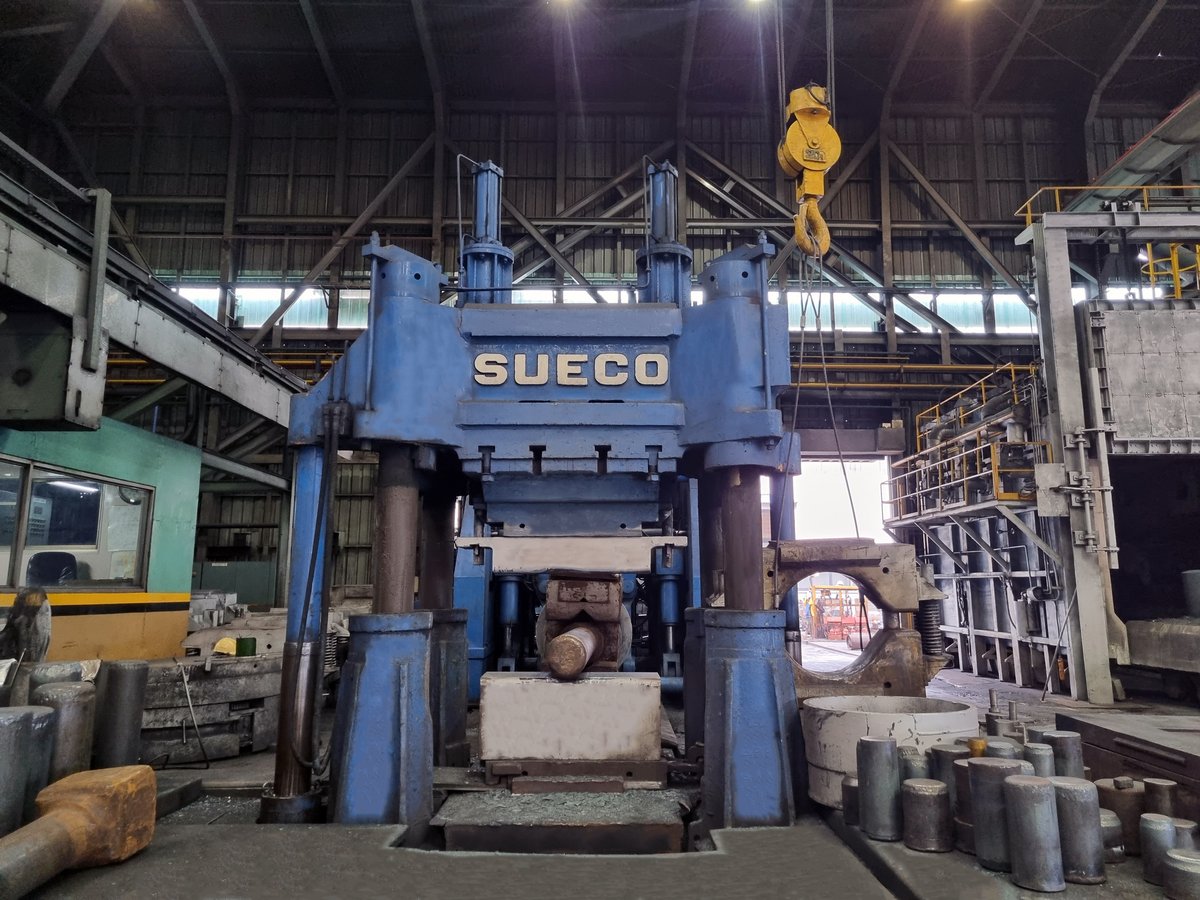

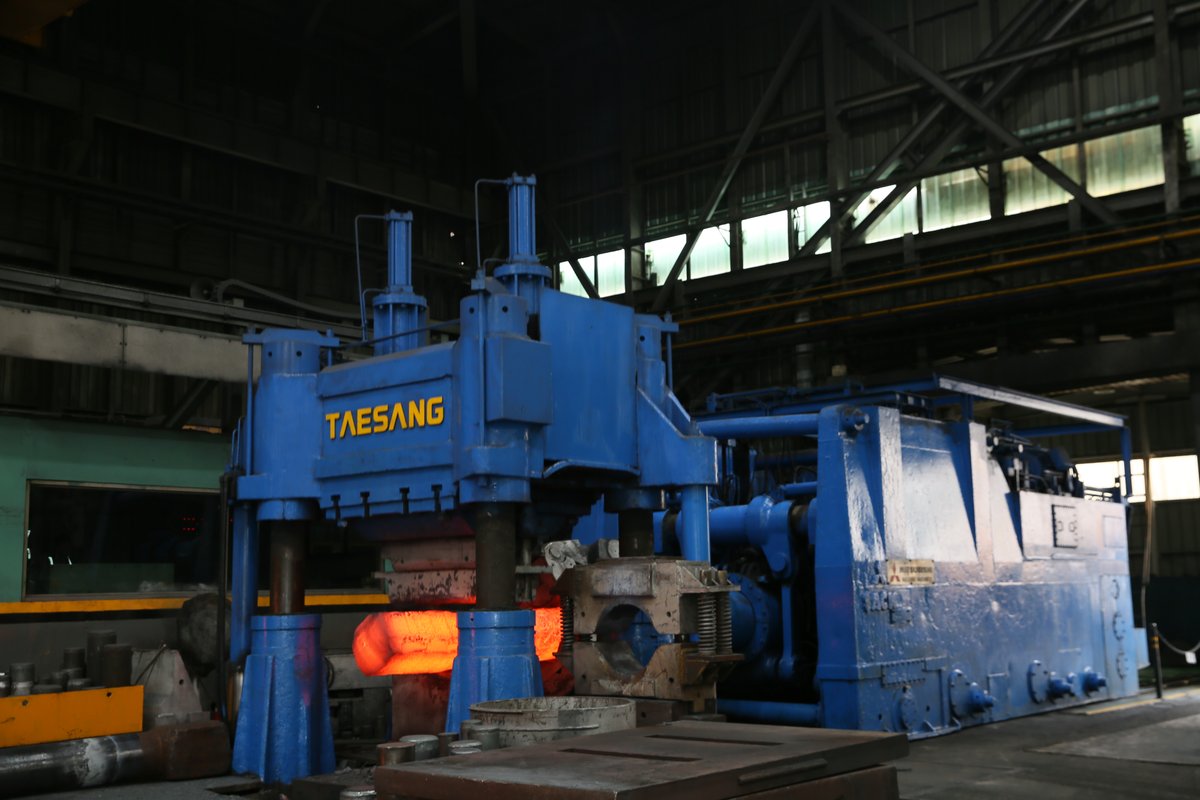

P1 Press
1500 Ton Forging Press (4 Column Pull Down)
- Capacity 1500 Ton
- Col Center 1950 x 1100 mm
- Height (from FL) 3000 mm
- Daylight 2100 mm
- Press Stroke 1300 mm
- Max Forging Dia 1350 / Length 5000 / Height 50 (mm)
- Installation 1994

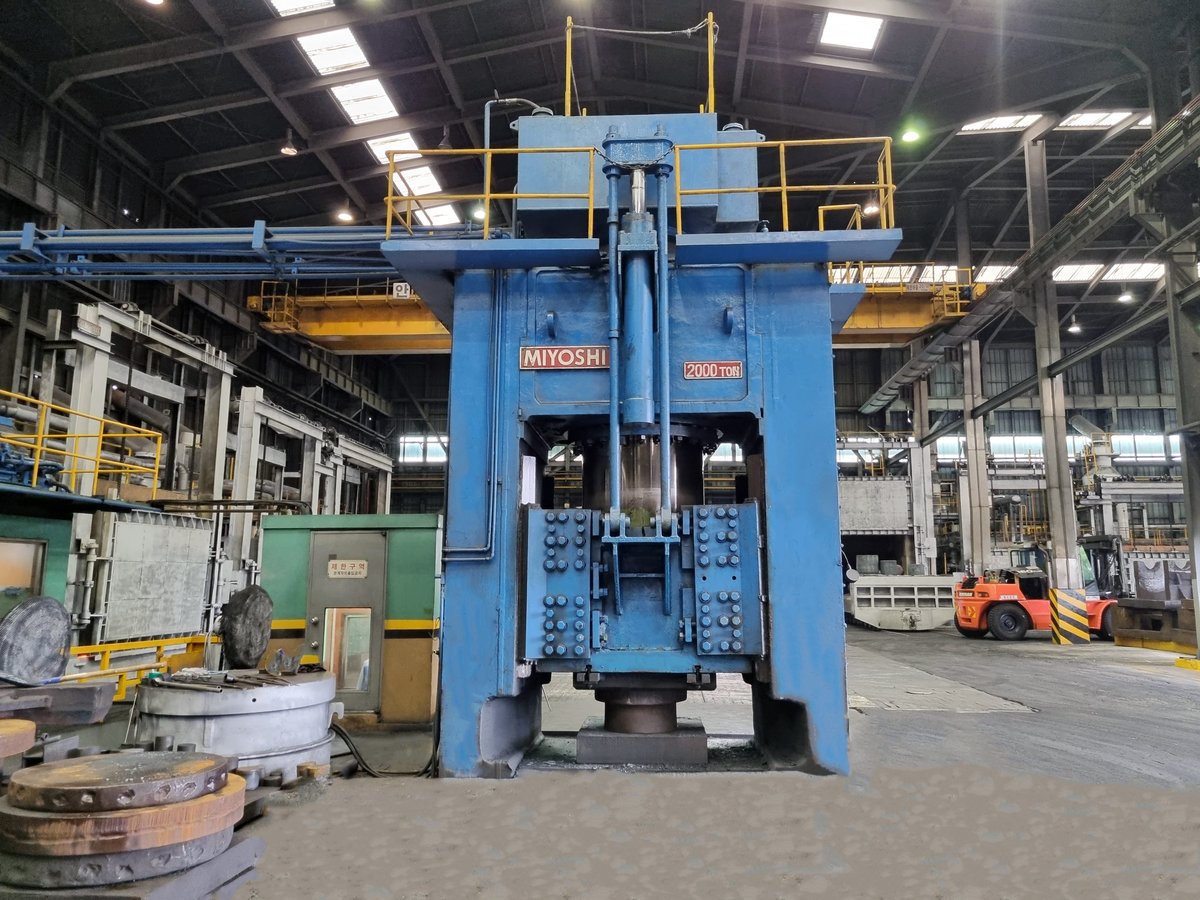

P2 Press
2000 Ton Forging Press (1 Column Push Down)
- Capacity 2000 Ton
- Col Center 2000 x 1300 mm
- Height (from FL) 5900 mm
- Daylight 1300 mm
- Press Stroke 1150 mm
- Max Forging Dia 2000 / Height 300 (1차 작업시) (mm)
- Installation 1993

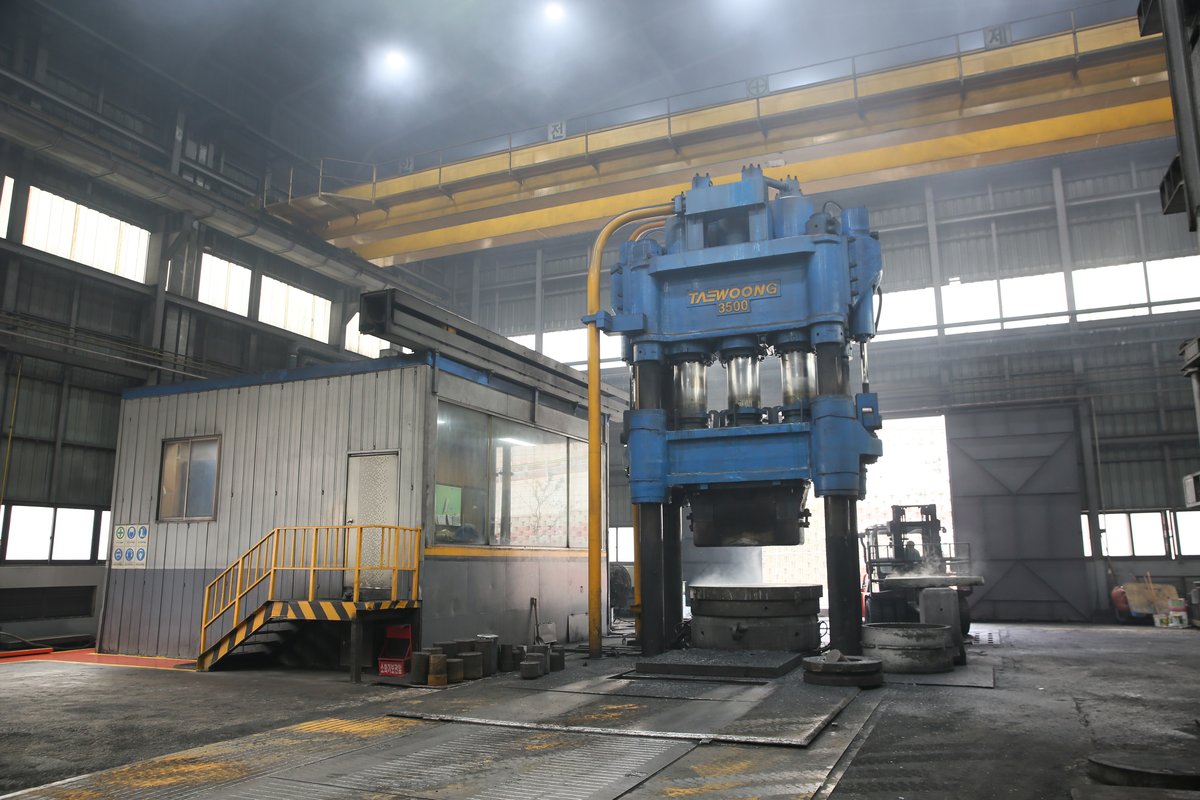

P3 Press
3500 Ton Forging Press (4 Column Push Down)
- Capacity 3500 (2600) Ton
- Col Center 3200 x 1065 mm
- Height (from FL) 6920 mm
- Daylight 2530 mm
- Press Stroke 1500 mm
- Max Forging Dia 2100 / Length 5000 / Height 50 (mm)
- Forging Speed 125 / 100 mm/sec
- Installation 2011
Detailed Specification Summary
| 구분 (Classification) | 단위 (Unit) | P1 | P2 | P3 |
|---|---|---|---|---|
| 1500 Ton | 2000 Ton | 3500 Ton | ||
| 공급사 | - | MNM | MNM | - |
| 설치 년도 | - | 1994 | 1993 | 2011 |
| Type | - | 4 Column Pull Down | 1 Column Push Down | 4 Column Push Down |
| Capacity (Power) | Ton | 1500 | 2000 | 3500 (2600) |
| 메인/상승 실린더 갯수 | - | 2 / 2 | 1 / 2 | 3 / 2 |
| Main Pump 수량 | - | 10 | 6 | 8 |
| Col Center간 거리 | mm | 1950 x 1100 | 2000 x 1300 | 3200 x 1065 |
| 높이 (FL에서) | mm | 3000 | 5900 | 6920 |
| Daylight | mm | 2100 | 1300 | 2530 |
| Press Stroke | mm | 1300 | 1150 | 1500 |
| Forging / Upsetting 속도 | mm/sec | - | - | 125 / 100 |
| Max 소재 Wt | Ton | 12 | 5 | 15 |
| Max 단조 Dia / Length / Height |
mm | D: 1350 L: 5000 H: 50 |
D: 2000 H: 300 (1차 작업시) |
D: 2100 L: 5000 H: 50 |
